O que é um vaso de pressão
Vaso de pressão é o equipamento projetado para conter fluidos — líquidos, gases ou vapores — a uma pressão interna (ou externa) diferente da pressão atmosférica. Ele aparece em praticamente toda a cadeia industrial pesada: siderurgia, mineração, papel e celulose, petroquímica, alimentos, geração de energia e agronegócio. Serve para armazenar (pulmões de ar comprimido, reservatórios de gases), processar (reatores, autoclaves, colunas) ou trocar calor (trocadores casco e tubo).
No Brasil, a fabricação e a operação de vasos de pressão são regidas pela NR-13 (Norma Regulamentadora nº 13), que trata de caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento.
Vaso de pressão, tanque de armazenamento e caldeira não são a mesma coisa
A NR-13 cobre os três, mas são equipamentos distintos:
- Vaso de pressão — opera com pressão significativamente diferente da atmosférica.
- Tanque de armazenamento — opera à pressão atmosférica ou muito próxima dela; a diferença de pressão que suporta é pequena.
- Caldeira — é um vaso que gera vapor a partir de energia térmica (queima de combustível, recuperação de calor, eletricidade), operando sob pressão e temperatura elevadas ao mesmo tempo.
Cada grupo tem regras próprias de projeto, inspeção e documentação dentro da norma.

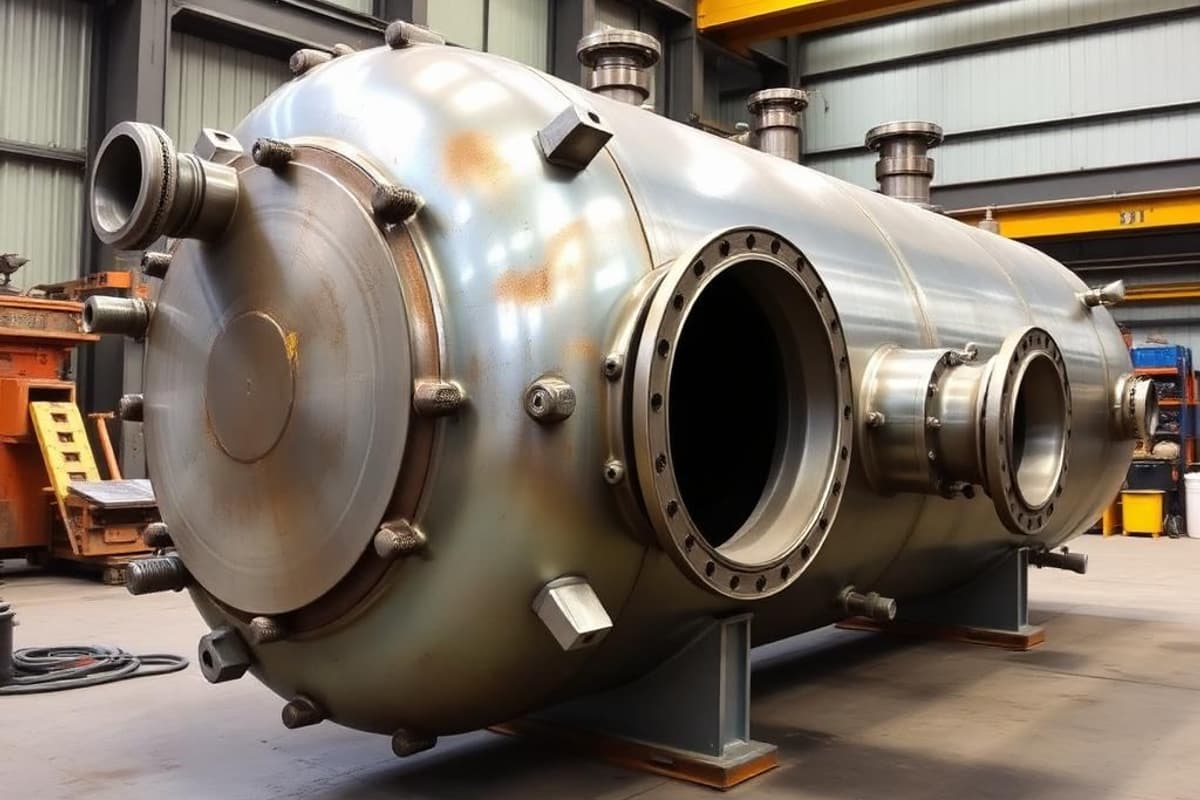

Os componentes de um vaso de pressão
Um vaso cilíndrico típico é formado por:
- Costado (casco) — a parte cilíndrica, feita de chapa calandrada e soldada.
- Tampos (cabeçotes) — fecham as duas extremidades.
- Bocais — conexões soldadas ao costado ou aos tampos para entrada e saída de fluido, instrumentos, válvula de segurança e drenos.
- Reforços de abertura — material adicional ao redor dos bocais, porque toda abertura enfraquece a parede.
- Boca de visita — abertura que permite a inspeção interna do equipamento.
- Suportes — berços, no caso de vasos horizontais; saia ou pernas, no caso de verticais.
- Internos — chicanas, distribuidores, retentores de névoa, feixes tubulares — conforme a função do vaso.
Tipos de tampo e por que a escolha muda o custo
O tampo é a região mais crítica sob pressão. Os principais tipos:
- Elíptico (relação 2:1) — o mais comum em vasos de processo; bom equilíbrio entre resistência e custo.
- Torisférico — mais barato de fabricar, porém menos eficiente sob pressão: exige parede mais grossa para a mesma condição.
- Hemisférico — o mais resistente para a mesma espessura, usado em pressões altas; fabricação mais cara.
- Plano — apenas para pressões baixas ou vasos pequenos; exige parede muito espessa ou reforço.
A geometria do tampo entra diretamente no cálculo de espessura definido pelo código de projeto.
Pressão de projeto, pressão de operação e PMTA
Três valores costumam ser confundidos:
- Pressão de operação — a pressão real de trabalho no dia a dia.
- Pressão de projeto — a pressão usada no dimensionamento, com margem sobre a de operação.
- PMTA (Pressão Máxima de Trabalho Admissível) — o maior valor de pressão que o vaso suporta na condição mais desfavorável, calculado a partir da espessura mínima admissível, da resistência do material e das dimensões, descontada a sobre-espessura de corrosão.
A válvula de segurança do vaso é ajustada para abrir a uma pressão igual ou inferior à PMTA — é o que impede o equipamento de ultrapassar o limite para o qual foi projetado.
A escolha do material
O material do vaso é definido pelo fluido, pela temperatura, pela pressão e pelo ambiente:
- Aço carbono — o mais usado, econômico, para fluidos não corrosivos em temperatura moderada.
- Aço inox austenítico — resistência à corrosão, higiene (alimentos, farmacêutica) e temperaturas muito baixas.
- Aços liga (cromo-molibdênio) — alta temperatura e resistência à fluência.
- Ligas especiais — meios quimicamente muito agressivos.
Além da liga, o projeto define a sobre-espessura de corrosão — material a mais na parede, previsto para ser consumido ao longo da vida útil sem comprometer a resistência. Cada chapa, tubo e flange chega com certificado de qualidade que comprova composição e propriedades mecânicas, e essa rastreabilidade é registrada.
O código de projeto: ASME Seção VIII e as normas brasileiras
A NR-13 não traz, sozinha, todas as fórmulas de dimensionamento. Ela exige que o projeto siga um código técnico reconhecido. O mais usado no Brasil e no mundo é o ASME Boiler & Pressure Vessel Code, Seção VIII, Divisão 1, que define espessuras mínimas, reforço de aberturas, tensões admissíveis e requisitos de fabricação e teste.
A ABNT também mantém a série NBR 16035, que estabelece requisitos para a construção de caldeiras e vasos de pressão alinhados a esses códigos — a Parte 3, por exemplo, trata da conformidade com o ASME Seção VIII Divisão 1.
As categorias da NR-13
A NR-13 classifica os vasos de pressão em categorias de I a V, combinando o potencial de risco — medido pelo produto entre a PMTA e o volume interno (P × V) — com a classe do fluido contido, que vai de A a D:
- Classe A — inflamáveis, tóxicos com limite de tolerância baixo, hidrogênio, entre outros de alto risco.
- Classe B — combustíveis abaixo de certa temperatura e outros fluidos de risco intermediário.
- Classe C — vapor de água, ar comprimido, gases asfixiantes simples.
- Classe D — água e outros fluidos de baixo risco.
Categoria I é a mais crítica. A categoria determina a extensão dos ensaios não destrutivos exigidos na fabricação e os prazos de inspeção na operação — por isso ela precisa ser definida logo no início do projeto.
As etapas da fabricação sob medida
Fabricar um vaso de pressão sob medida, dentro da NR-13, segue uma sequência bem definida:
- Projeto e memória de cálculo, sob responsabilidade de profissional habilitado, conforme o código adotado.
- Recebimento do material com certificado de qualidade e registro de rastreabilidade.
- Traçagem e corte das chapas — oxicorte, plasma ou corte a laser conforme a espessura.
- Calandragem dos costados e conformação dos tampos.
- Soldagem com procedimentos qualificados (EPS) e registros de qualificação (RQPS), por soldadores certificados.
- Montagem de bocais, reforços, suportes e internos.
- Tratamento térmico de alívio de tensões, quando a combinação de material e espessura exige, com registro da curva.
- Ensaios não destrutivos conforme a categoria.
- Teste hidrostático.
- Preparação de superfície e pintura conforme a especificação.
- Placa de identificação e montagem do prontuário.
Ensaios não destrutivos e teste hidrostático
Os ensaios não destrutivos verificam se as soldas reais do equipamento saíram sem defeito:
- Líquido penetrante e partículas magnéticas — descontinuidades na superfície da solda.
- Ultrassom e radiografia — defeitos internos, como falta de fusão, porosidade e inclusão de escória.
A extensão de cada ensaio depende da categoria do vaso. Ao final, o equipamento passa pelo teste hidrostático: é preenchido com água e pressurizado acima da pressão de projeto — o fator é definido pelo código — para comprovar estanqueidade e integridade estrutural antes da entrega.
O prontuário do vaso de pressão
O prontuário é o documento que prova como o vaso foi fabricado. Reúne o código de projeto e o ano de edição, a memória de cálculo, os desenhos, os certificados dos materiais, os procedimentos e registros de soldagem, os relatórios de ensaios, os registros de tratamento térmico e o resultado do teste hidrostático.
Ele acompanha o equipamento por toda a vida útil. Se o prontuário original se perde, a NR-13 exige que ele seja reconstituído sob responsabilidade de profissional legalmente habilitado — um trabalho de levantamento dimensional, ensaios e recálculo que poderia ter sido evitado apenas guardando os documentos originais.
Depois da entrega: a inspeção na operação
A fabricação entrega o vaso pronto e documentado; a partir daí, a operação segura é de quem opera. A NR-13 exige inspeção de segurança inicial (antes de entrar em operação), periódica (em prazos que variam pela categoria e pela existência de um serviço próprio de inspeção) e extraordinária (após reparo, acidente ou alteração), além de profissional habilitado responsável e dispositivos de segurança calibrados. Prever bocais para inspeção e para instrumentação já no projeto facilita todo esse ciclo.
Por que fabricação sob medida, e não de catálogo
Fabricação sob medida significa que o projeto começa pela especificação real da aplicação — pressão, temperatura, fluido, volume, espaço disponível e normas aplicáveis — e não por um modelo pronto. Um vaso mal especificado não é só um problema de desempenho: é um risco operacional e um problema de conformidade que aparece já na primeira inspeção de segurança. É por isso que esse processo não pode ser encurtado.
Como a Calfen conduz o processo
A Calfen fabrica vasos de pressão sob medida há mais de 24 anos, para grandes indústrias dos setores de siderurgia, mineração, papel e celulose e agronegócio. O processo começa pela especificação técnica, com engenharia própria e projeto conforme código, e segue com fabricação em aço carbono, inox ou ligas especiais, soldagem qualificada (EPS/RQPS) e soldadores certificados, ensaios não destrutivos conforme a categoria, tratamento térmico com registro quando exigido, teste hidrostático e prontuário completo entregue junto com o equipamento. Conheça as soluções industriais da Calfen.
Perguntas frequentes
O que é PMTA em um vaso de pressão?
PMTA é a Pressão Máxima de Trabalho Admissível — o maior valor de pressão que o vaso suporta na condição mais desfavorável, calculado a partir da espessura mínima admissível, da resistência do material e das dimensões, descontada a sobre-espessura de corrosão. A válvula de segurança é ajustada para abrir em pressão igual ou inferior à PMTA.
Qual a diferença entre vaso de pressão e tanque de armazenamento?
O vaso de pressão opera com pressão significativamente diferente da atmosférica. O tanque de armazenamento opera à pressão atmosférica ou muito próxima dela. Os dois são cobertos pela NR-13, mas com regras de projeto e inspeção diferentes.
Todo vaso de pressão precisa seguir a NR-13?
Vasos de pressão enquadrados nos critérios da norma precisam atender todas as suas exigências de projeto, fabricação, documentação, inspeção e operação. Abaixo dos limites de enquadramento, o equipamento ainda deve ser bem projetado e fabricado, mas não carrega as obrigações formais da NR-13.
O que é a categoria de um vaso de pressão?
É a classificação de risco do equipamento, de I a V, definida pelo produto entre a PMTA e o volume interno (P × V), combinado com a classe do fluido (A a D). Quanto mais crítica a categoria, mais ensaios na fabricação e prazos de inspeção mais curtos na operação.
Qual código é usado para projetar um vaso de pressão no Brasil?
A NR-13 exige um código técnico reconhecido. O mais usado é o ASME Seção VIII, Divisão 1. A ABNT também mantém a série NBR 16035, com requisitos de construção alinhados a esses códigos.
O que é o prontuário do vaso de pressão?
É o conjunto de documentos que comprova como o vaso foi fabricado: código de projeto, memória de cálculo, desenhos, certificados de material, procedimentos e registros de soldagem, relatórios de ensaios, registros de tratamento térmico e resultado do teste hidrostático. Acompanha o equipamento por toda a vida útil.
Por que não usar um vaso de pressão de catálogo?
Porque pressão, temperatura, fluido, volume e normas aplicáveis mudam de aplicação para aplicação. Um modelo genérico não garante segurança, desempenho nem conformidade para uma condição específica — e a diferença aparece na primeira inspeção.
