O que é calandragem
Calandragem é a conformação de uma chapa ou de um perfil por meio de rolos, para dar a ele uma curvatura contínua — um cilindro, um cone ou um segmento de arco. A chapa passa entre rolos que a curvam progressivamente até o raio desejado, sem vincos e sem quinas.
Na caldeiraria industrial, a calandragem é a etapa que produz os costados (virolas) de vasos de pressão, tanques, silos e tubulões, além de dutos, anéis e aros. É o que transforma uma chapa plana em corpo cilíndrico pronto para soldar.
Calandra de 3 rolos e de 4 rolos: a diferença que aparece na peça
A calandra de 3 rolos é mais simples: dois rolos inferiores apoiam a chapa e um rolo superior aplica a curvatura. Ela funciona bem, mas deixa uma faixa reta maior nas pontas e muitas vezes exige inverter a chapa para pré-dobrar cada extremidade.

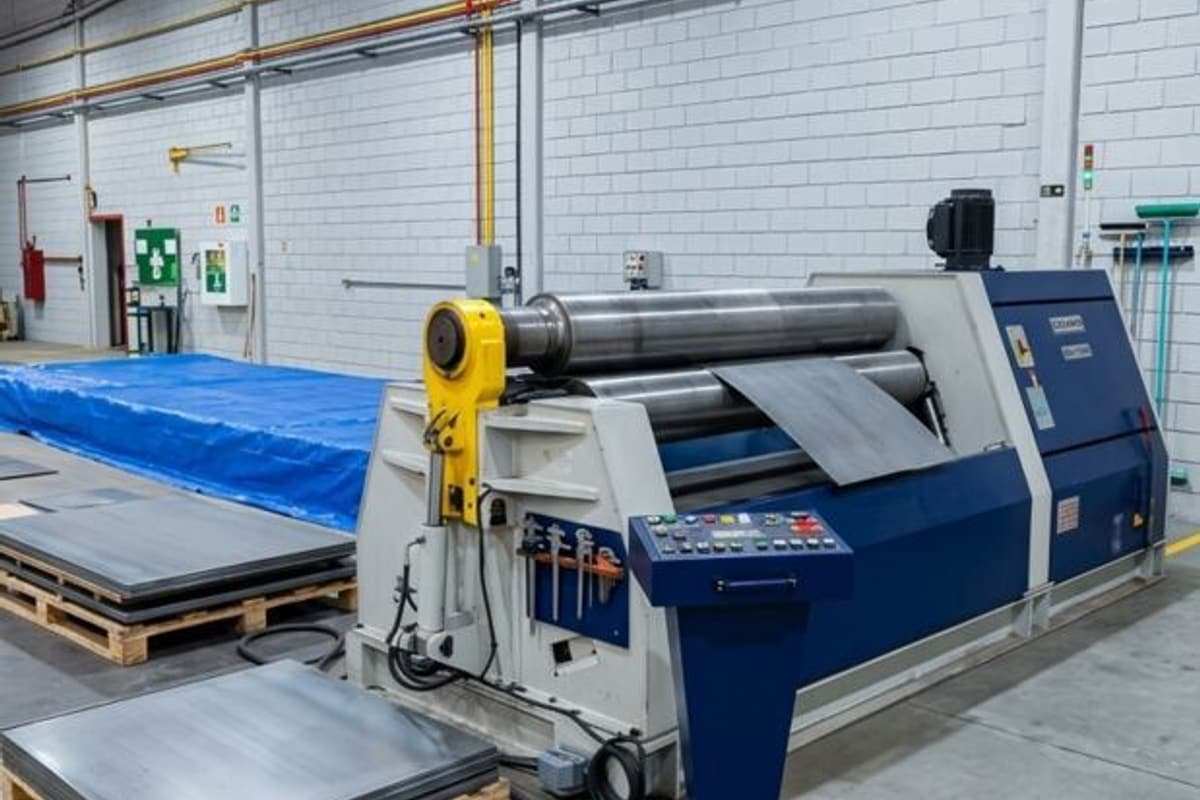

A calandra de 4 rolos prende a chapa entre dois rolos centrais e usa dois rolos laterais para pré-dobrar as duas pontas na mesma montagem. O resultado é menos faixa reta nas bordas, mais repetibilidade entre peças iguais e melhor desempenho em chapa grossa.
O problema da aba reta
Aba reta é o trecho da borda da chapa que não entra na curvatura, porque fica fora da região de contato com os rolos. Se ela não for tratada, a solda longitudinal da virola cai justamente numa área achatada — um ponto fraco no equipamento.
A aba reta é eliminada com pré-dobra: na calandra de 4 rolos ela já é feita no processo; na de 3 rolos, é feita à parte, em prensa. Um costado bem calandrado chega à soldagem já redondo de ponta a ponta.
Retorno elástico: por que a chapa "volta"
Todo material curvado tem retorno elástico (springback): quando sai dos rolos, a chapa relaxa e abre um pouco em relação ao raio em que foi calandrada. Para compensar, o operador calandra num raio menor que o final.
Aço inox e aços de alta resistência têm retorno elástico maior que o aço carbono comum. O mesmo raio final exige mais passes e mais força — por isso o material precisa ser considerado desde o planejamento do processo, não só na hora de curvar.
O que define se dá para calandrar
A viabilidade depende da combinação entre:
- Espessura da chapa
- Raio (ou diâmetro) pretendido — raio muito pequeno para a espessura pode trincar ou marcar a superfície
- Largura da chapa a ser curvada
- Limite de escoamento do material
- Capacidade da calandra: força dos rolos e comprimento útil
Calandrar ou dobrar na prensa?
A calandra dá curva contínua e suave — cilindros e cones. A prensa dobradeira dá vincos e quinas — peças poligonais, perfis em U ou L, flanges dobrados. Quando a peça precisa ser redonda de verdade, o processo é calandragem.
Como a Calfen conduz esse processo
A Calfen faz calandragem de chapas e de perfis e tubos como parte da fabricação sob medida. Cada virola é calandrada no raio exato do projeto, com pré-dobra para eliminar a aba reta antes da soldagem longitudinal, e o material é levado em conta no planejamento por causa do retorno elástico. Conheça as soluções industriais da Calfen.
Perguntas frequentes
Qual a diferença entre calandrar e dobrar na prensa?
Calandrar dá uma curvatura contínua e sem quinas (cilindros, cones); dobrar na prensa dá vincos e ângulos definidos (peças poligonais, perfis). Peça redonda de verdade se faz na calandra.
Toda chapa pode ser calandrada?
Não. Depende da relação entre espessura, raio pretendido, largura, resistência do material e capacidade da calandra. Raio muito pequeno para a espessura pode trincar a chapa ou marcar a superfície.
Calandragem serve só para chapa?
Não. Também se calandram perfis, barras e tubos — para fazer curvas de tubulação, anéis, aros e calhas.
O que é aba reta e por que ela importa?
É o trecho das bordas da chapa que não entra na curvatura. Se não for corrigida com pré-dobra, a solda longitudinal da peça fica numa região achatada, o que enfraquece o equipamento.
